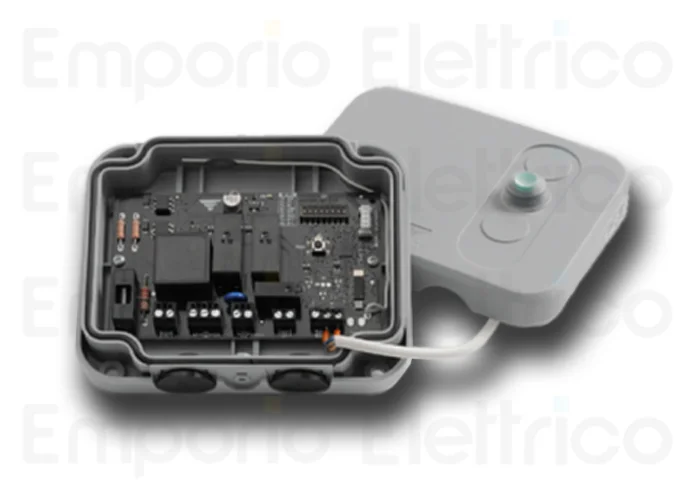

CARDIN - ELEKTRONISCHE STEUEREINHEIT FÜR STEUERUNG FÜR MOTORISIERTE ROLLTORE UND ROLLLÄDEN
- MIT INTEGRIERTEM FUNKEMPFÄNGER UND BOX
- MIT STEUERTASTE
- ABMESSUNGEN 148 X 118 X 40 MM
KOMPATIBEL MIT HANDSENDER DER SERIEN SERIE 449, 504 UND 508
AB ENDE 2024 ERSETZT DIE SERIE RPQ449, RPQ449IT0, RPQ486, RPQ504, RPQ504IT0, RPQ504T10, RPQ508
ELEKTRONISCHE STEUEREINHEIT
RPQBLACKT
Eigenschaften RPQBLACK
Elektronische Steuerungseinheiten für 110-240Vac Rollgitter und Rolltoren
Steuer- und Kontrollelektronik für Rollläden und Rolltore, die eigens für diese Anwendung entwickelt
wurde.
Die beiden Modelle der RPQBLACK-Linie sind mit einem neuen Funkempfänger mit doppelter
Frequenz (433/868 MHz) und Mehrfach-Dekodierung für S4XX oder S500 ausgestattet.
Darüber hinaus ist auch ein ausgeglichener Sicherheitseingang (8,2 K) zum Anschluss einer
Kontaktleiste oder einer Lichtschranke (Öffnerkontakt).
Der Motorhub wird ausgehend von einer einfachen und benutzerfreundlichen automatischen
Programmierung verwaltet. Zur Optimierung der Zeiten und Steuerungen steht darüber hinaus eine
spezielle Funktion zur Verfügung, die erkennt, wann der Rollladen die Motorendschalter erreicht.
Die Betriebsarten sind für alle allgemeinen Funktionen über den Dip-Schalter auswählbar. Mit dem
optionalen Bluetooth-Modul ist es möglich, die entsprechenden Apps von Cardin zu verwenden, um
weitere Parameter einzustellen und zu ändern sowie um Befehle zu geben.
Beide Modelle funktionieren mit einer Spannung von 110 bis 240 VWS mit einer Frequenz von 50/60
Hz. Die Spannung und Frequenz am Ausgang, am Motor und am Blinklicht entsprechen jenen der
Versorgung.
Ein- und Ausgänge:
- Eingang dynamische Taste (START)
- Eingang für Sicherheitsschaltleiste (8,2 K/Öffnerkontakt) oder für Lichtschrankenkontakt
- Motorausgang
- Blinklicht- oder Beleuchtungsausgang
- Lichtschrankenversorgungsausgang (12 VGS)
Funktionen:
- Zeitmodus oder Erfassung des Motorsendschalters
- Betriebsart >Totmannschaltung< beim Öffnen und/oder Schließen auswählbar.
- Automatische Schließung
Technische Daten:
- Versorgungsspannung 110-240 VWS 50/60 Hz
- Aufnahme im
Stand-by
<1 W
- Motorausgang max. 5A - 110-240 VWS 50/60 Hz*
- Blinklicht- oder Beleuchtungsausgang max. 0,5 A - 110-240 VWS 50/60 Hz*
- Lichtschrankenversorgungsausgang 12 VGS max. 1 W
- Maximale Arbeitsdauer 240=
- Max. Pausendauer vor Schließung 240=
- Empfängerfrequenz 433,92 /868,3 MHz
- Kompatible
Sender S4XX / S50X
- Speicherkapazität 100 Sender
- Betriebstemperatur -20 °C …+55 °C
- Schutzgrad IP55
- Gehäuseabmessungen 148x118x40 mm
(*) Ausgangsspannung und -frequenz entsprechen jenen der Versorgung am Eingang.
