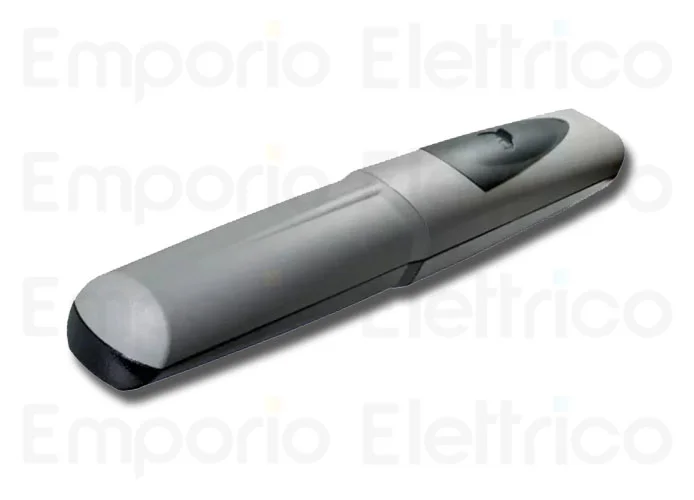

CAME - SELBSTHEMMENDER ANTRIEB MIT ENCODER FÜR DREHTORE MIT FLÜGELWEITE BIS ZU 3 M
STRUKTUR AUS ALUMINIUM
INTEGRIERTE UND EINSTELLBARE MECHANISCHE ENDSCHALTER
ENTWICKELT MIT CONNECT-TECHNOLOGIE FÜR DAS DIGITALES MANAGEMENT AUS DER FERN PER GATEWAY ODER LOKAL PER CAME KEY
AUFLAUFZEIT 90°: 20 SEK.
IN PRIVATEN UND ÖFFENTLICHEN BEREICH
SPANNUNGSVERSORGUNG: 230V AC
001AX302304 AX302304
230V AC
| Modell | Max. Flügelweite | Max. Türflügelgewicht |
| AX302304 AX3024 | 2 m | 800 kg |
| 2,5 m | 600 kg |
| 3 m | 500 kg |
| - | - |
| - | - |
| - | - |
| - | - |
| AX402306 AX412306 | 2 m | 800 kg |
| 2,5 m | 600 kg |
| 3 m | 500 kg |
| 4* m | 300 kg |
| - | - |
| - | - |
| - | - |
| AX5024 | 2 m | 1000 kg |
| 2,5 m | 800 kg |
| 3 m | 700 kg |
| 4* m | 500 kg |
| 5* m | 400 kg |
| - | - |
| - | - |
| AX71230 | 2 m | 1000 kg |
| 2,5 m | 800 kg |
| 3 m | 700 kg |
| 4* m | 500 kg |
| 5* m | 400 kg |
| 6*° m | 350 kg |
| 7*° m | 300 k |
| Modell | Öffnungswinkel | A mm | B mm | C max mm | LM mm |
| AXO 3 | 90° | 130 | 130 | 70 | 800 |
| 120° | 150 | 100 | 50 | 800 |
| AXO 4 | 90° | 130 | 130 | 70 | 800 |
| 120° | 150 | 100 | 50 | 800 |
| AXO 5 | 90° | 200 | 220 | 150 | 1100 |
| 120° | 220 | 220 | 100 | 1100 |
| AXO 7 | 90° | 200 | 220 | 150 | 1100 |
| 120° | 220 | 220 | 100 | 1100 |
| * Es muss ein Elektrochloss montiert werden |
| º Über 5 m m weite Torflügel dürfen nicht beplankt werden. Bei nicht selbsthemmenden Modellen können sich die Torflügel bei starkem Wind von selbst schliessen |
| Modell | AX302304 | AX402306-AX412306 | AX71230 | AX3024 | AX5024 |
| Schutzart | IP44 | IP44 | IP44 | IP44 | IP44 |
| Betriebsspannung | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz | 230V 50/60 Hz |
| Spannungsversorgung Motor | 220V | 230V | 230V | 24V | 24V |
| Stromaufnahme | 1,5 | 1,5 | 1,5 | 10 MAX | 10 MAX |
| Leistung | 175W | 175W | 175W | 120W | 120W |
| Auflaufzeit bis (90°) | 20 | 28 | 40 | EINSTELLBAR | EINSTELLBAR |
| ED | 50 | 30 | 30 | intensiver Service | intensiver Service |
| Drehmoment | 500-4500N | 500-4500N | 500-4500N | 500-4500N | 500-4500N |
| Betriebstemperatur | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max | -20°C min / 55°C max |
| Thermoschutz Motor | 150 | 150 | 150 | - | - |
ergänzendes Zubehör:
- ZM3E Multifunktions-Steuereinheit mit Displayanzeige, Selbsttest der Sicherheitsgeräte und integriertem Funkdecoder
- LOCK81 Elektroschloss mit Einfachzylinder
- LOCK82 Elektroschloss mit Doppelzylinder
